遼寧森林防火無線橋接應用案例
森林火災是世界性的林業重要災害之一，隨著中國造林事業的不斷發展，防火工作成為首要任務。森林防火必須貫徹"預防為主，積極撲救"的方針，真正做到早發現，早解決。目前，基于無線網絡技
術的遠程無線監控系統，已廣泛應用于森林防火監控領域。
應用案例
某市林業局希望通過實施森林防火遠程無線監控系統，對該市山區森林各主要區域進行24小時實時監控。系統設計建立三個分控中心，三個分控中心下共設置38個監控點，各監控點通過無線網絡，將監控圖像傳輸至分控中心，分控中心最終通過光纖網絡把監控圖像傳輸?shù)搅謽I(yè)局監控中心。

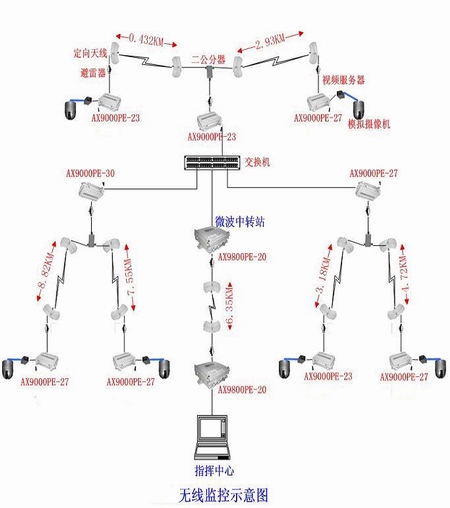

方案設計
各野外監控點設備由兩部分組成：圖像采集處理部分和信號傳輸部分。
圖像采集處理部分包括模擬攝像機、全方位云臺、網絡視頻服務器等；信號傳輸部分包括兼容802.11a標準的電信級無線網橋AX9800系列產品、高增益天線、避雷器、高頻饋線。分控中心無線基站也選用艾克賽爾兼容802.11a標準的電信級無線網橋AX9820PE系列產品，配合高增益定向天線或扇區天線，匯聚接收其覆蓋范圍內的各監控點圖像；分控中心通過光纖與監控總部網絡相連。
前端監控點，設置在林區各消防瞭望塔制高點上，包括紅外低照度全天候攝像機、云臺控制系統、視頻服務器；各監控點通過無線傳輸系統，將圖像傳輸?shù)奖O(jiān)控中心，監控點無線網絡基站由艾克賽爾執行802.11b標準的電信級無線網橋AX9000系列產品和天饋系統構成。 監控中心通過無線監控系統，不僅可以獲得全面的、清晰的、可錄制并回放的多畫面現場實時圖像，而且還可以對前端攝像機焦距和云臺運動進行操作和控制，滿足對監控畫面的各種要求。
并且配備車載防火監控指揮車，配合定點監控系統。靈活機動，監控面積大，并且隨時隨地在各分控中心信號覆蓋范圍內自由切換，實時傳輸火情圖像，甚至跟蹤火情蔓延情況，并將現場火情實時的通過最近的分控中心傳輸?shù)奖O(jiān)控指揮總部。
工程實況圖:
