大宏科技無線AP辦公室覆蓋
一.需求分析
現有某單位,現在需建設無線網絡覆蓋整個辦公場所。該單位的布局為:長度50米,寬度30米,中間走廊兩邊房間布局形式。
1.1、方案設計
根據需求,我們設計采用每層安裝一套大功率電信級無線AP,使用功分器的形式,分接2個吸頂全向天線,分別安裝在走廊的中間位置。采用無線方式,架設方便,運行、維護成本低,周期短。本方案的設計綜合考慮經濟性、施工可行性等多方面因素,力求做到最優。

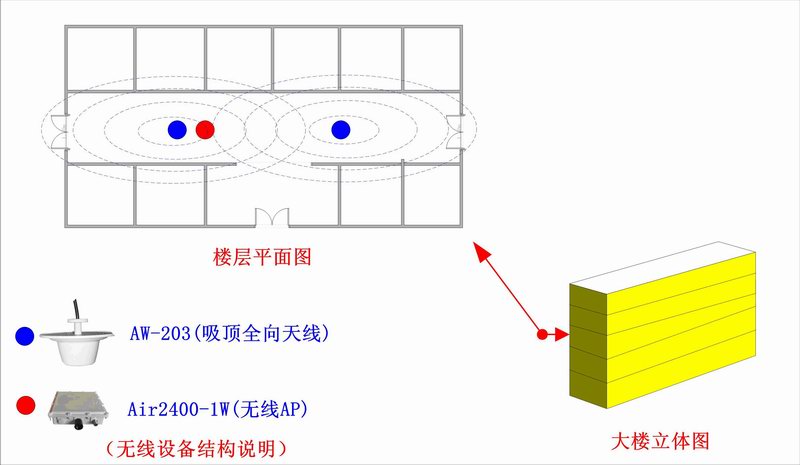

1.2 系統方案設計圖
每層使用一套高功率設備進行室內覆蓋
用無線方式覆蓋非常容易實現。由上圖可以看出,在辦公樓的相應位置各安裝一套功率可達1000mW的AIR2400-1W無線電信級AP,每套設備均采用高增益吸頂天線的設計方式,增強覆蓋強度及覆蓋面積,就能完全覆蓋貨倉。
這樣,每層樓裝一臺無線AP,四層共裝四臺無線AP。
無線設備連接圖:略
1.3 方案說明
本方案設計中,按照設備覆蓋性能而言,每層只需要1套設備基本可將整層樓實現全部覆蓋。理論上每臺無線設備最大可連接用戶數量為254個,所以對于辦公室來說是足夠的了。
在設備配置方面,。每臺設備的ESSID設置都相同,頻道用1、6、11、13進行錯開,使所有的無線AP在覆蓋范圍內真正的實現無縫漫游覆蓋功能。用戶在AP覆蓋的有效范圍內通過無線網卡,就可以實現網絡連接。
更詳細資料,請來電:0769-85243237,13825790103咨詢。
